Gravure :

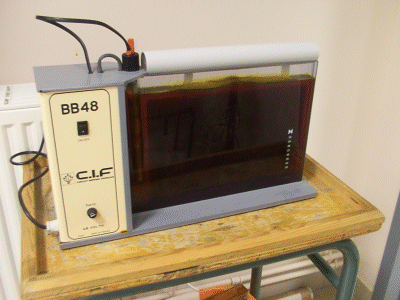

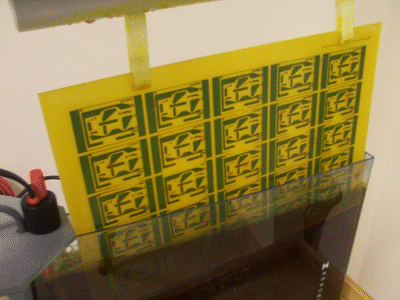

Mettez la plaque à graver dans la machine à graver remplie de perchlorure de fer (voir dans le matériel de technologie). Si vous n'avez pas de machine à graver, vous pouvez effectuer l'opération dans une cuvette (cuvette photo, cuvette "à chat" ou cuvette de dissection empruntée aux collègues de SVT).

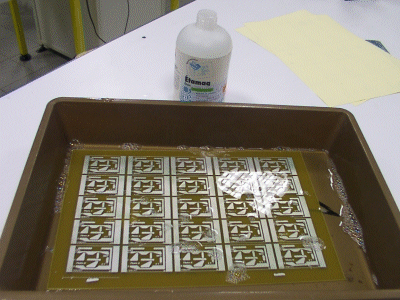

Étamage (facultatif):

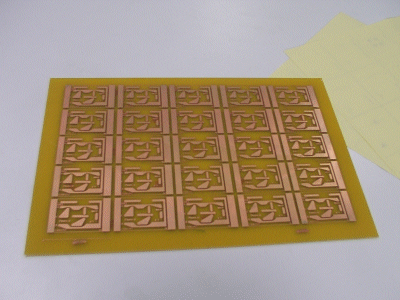

Décapez le vernis de protection à l'aide d'alcool à brûler, puis plongez la plaque dans un bain d'étamage à froid, rincez-la et séchez-la. Cette opération facultative améliore la tenue du circuit dans le temps et facilite les soudures.
Découpe / perçage :

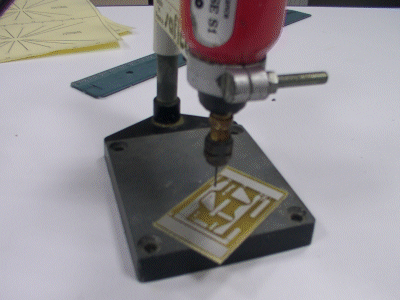

Découpez la plaque (cisaille disponible en technologie ou scie à métaux) puis percez les différents trous prévus sur le circuit.
Implantation des composants / soudure :

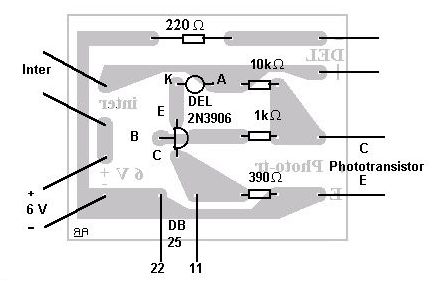

Implantez les différents composants en respectant le schéma ci-dessous, puis soudez-les. Soudez les fils qui iront au phototransistor et à la DEL haute luminosité (environ 20 cm de longueur) et le câble qui reliera votre interface à l'ordinateur par l'intermédiaire d'une prise DB25 branchée sur la sortie // (1,5 m environ).

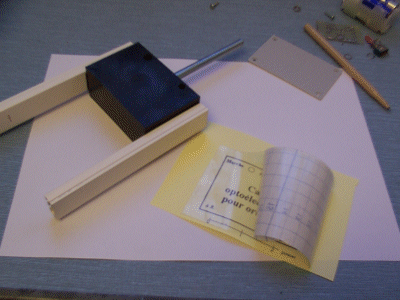

Réalisation du boîtier :
Enregistrez l'image ci-dessous dans le répertoire de votre choix, reprenez-la avec un logiciel de dessin et imprimez-la en respectant l'échelle indiquée sur l'image (2 pouces = 50 mm)
Positionnez cette image sur la face avant du boîtier, marquez les centres des deux trous (interrupteur, DEL).

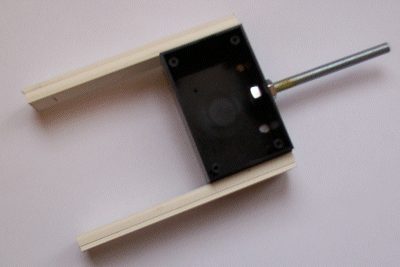

Percez un trou de diamètre 8 mm sur l'un des grands côtés pour placer la tige filetée, les deux trous de diamètre 5 mm pour le passage de l'interrupteur et de la DEL sur la face avant, du côté du trou de 8 mm .

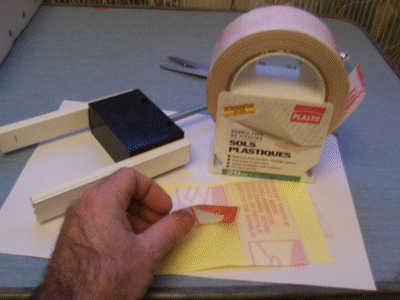

Collez, à l'aide de mousse adhésive double face deux morceaux de goulotte électrique de 140 mm de long sur les deux petits côtés puis percez dans chaque morceau un trou de 5 mm pour permettre le passage des fils.
Plastifiez l'image de la face avant, collez-la sur la face avant à l'aide d'adhésif double face. Installez l'interrupteur.
Installez le phototransistor dans l'une des goulottes, la DEL haute luminosité dans l'autre, en vis à vis à 15 mm des extrémités des goulottes. Soudez sur ces composants les fils de liaison venant du circuit imprimé. Placez le circuit imprimé dans l'une des séries de glissières du boîtier.
Limitez le risque de lumière parasite sur le phototransistor en plaçant du ruban adhésif noir sur l'arrière et autour de ce dernier s'il est dans un boîtier transparent.
Soudez la prise DB 25 au bout du câble (broches 11 et 22).

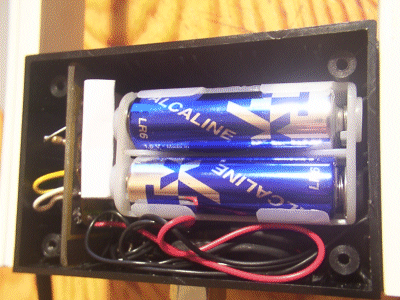

Après vérification, installez les piles.
Tests :
1 - Mettez le montage sous tension : la LED haute luminosité et la LED de contrôle doivent s'allumer. Si vous placez un obstacle opaque entre la LED haute luminosité et le phototransistor, la LED de contrôle doit s'éteindre.
2 - Décompressez sur votre machine le fichier compressé autoexécutable chrono_pc.exe . Il va créer sur votre disque C un répertoire C:\chrono_pc dans lequel vous trouverez les fichiers d'exploitation du capteur.
WINDOWS 95 ou 98:
Choisir [Arrêter], puis [Redémarrer le système sous MS-DOS]. Encore
mieux, au démarrage de l'ordinateur appuyer sur F8
, et choisir l'option "ligne de commande uniquement", et vous serez sûr
d'être à 100% sous MS DOS.
Ne pas utiliser le programme dans une "fenêtre DOS" de Windows 95, car il vous proposera de toutes façons de redémarrer sous MS-DOS, (l'option EMS est inutile). Mais en quittant CHRONFI3 Windows 95 se réinstalle de suite, ce qui prend beaucoup de temps.
Reliez le capteur à l'ordinateur. Ouvrez le répertoire "CHUTE". Lancez le programme Testlpt.exe. En coupant le faisceau lumineux, l'affichage change. Si c'est le cas, votre capteur est opérationnel.
Liste des composants (fabrication du capteur) :
1
DEL haute luminosité diamètre 10 mm
1 DEL rouge diamètre 5 mm
1 transistor 2N3906
1 phototransistor
1 coupleur de pile
1 boîtier porte piles (4 x LR6)
1 Résistance 1 kOhm
1 Résistance 10 kOhms
1 Résistance 390 Ohms
1 Résistance 220 Ohms
1 Boîtier
1 prise DB 25 + capot
1 m fil 2 conducteurs
Divers
:
circuit imprimé
soudure
goulotte électrique
tige filetée diamètre 8 mm
adhésif double face
plastique adhésif transparent
