Capteur optoélectronique
pour ordinateur
Cette fabrication est directement dérivée du travail de nos collègues de la section académique UdP de Strasbourg (François BOSSERT, François FRANCK, Paul MAHE et Olivier PECHEUX) et utilise les programmes qu'ils ont développés :
Réalisation

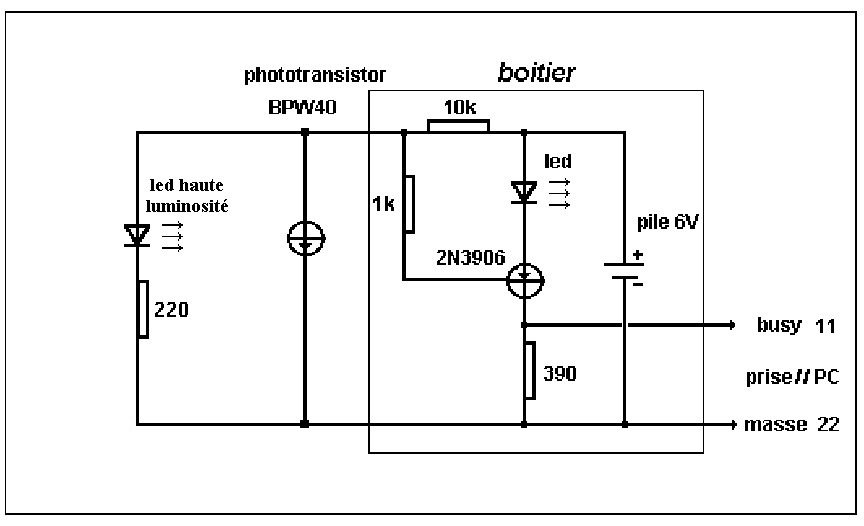

Schéma (dérivé du schéma d'origine) :

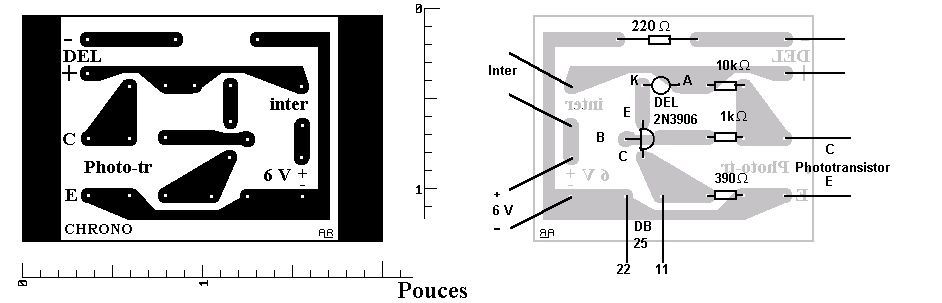

Circuit imprimé correspondant :
Fabrication :
Enregistrez l'image ci-dessus dans le répertoire de votre choix, reprenez la avec un logiciel de dessin et imprimez la en respectant l'échelle indiquée sur l'image (2 pouces = 50 mm). Notez les réglages de votre logiciel pour pouvoir imprimer la face avant à la même échelle.
Nota : les écartements entre pattes de composants ou de circuits imprimés sont des multiples simples du 1/10 de pouce. Cela est dû à la position dominante de l'industrie électronique américaine.
Les réglages étant trouvés, si vous disposez d'une imprimante laser imprimez deux fois l'image sur transparent. Si votre imprimante est un modèle à jet d'encre, imprimez sur papier de bonne qualité, puis utilisez cette impression pour réaliser par photocopie deux transparents à l'échelle 1.
Superposez le plus finement possible les deux transparents et rendez-les solidaires (ruban adhésif).
Insolation :
Utilisez cet assemblage comme film pour insoler une plaque pour circuit imprimé (résine époxy + cuivre + résine photo-sensible).

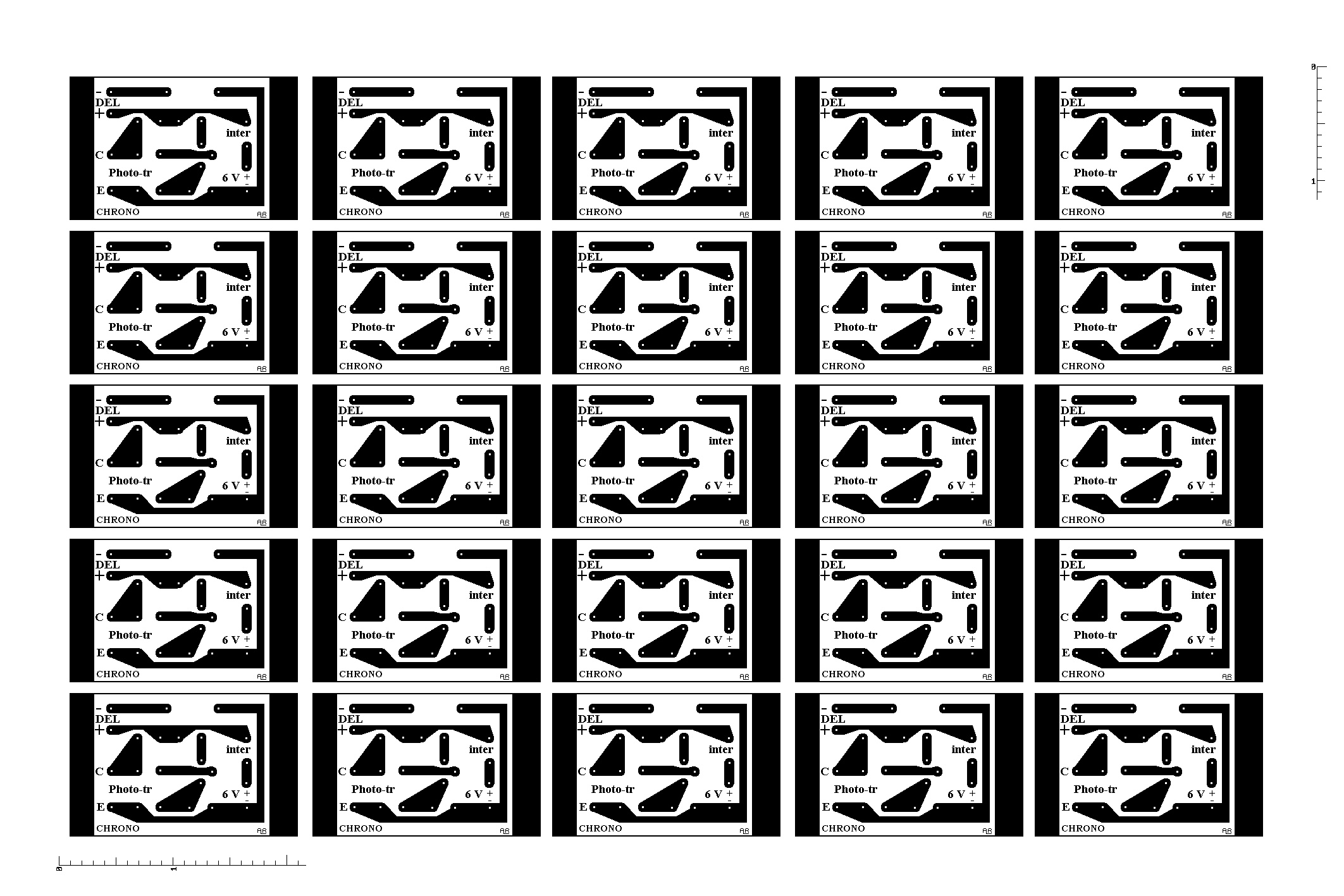

Si vous souhaitez réaliser plusieurs interfaces, vous pouvez les graver d'une seule opération en remplaçant l'image ci-dessus par celle-ci :

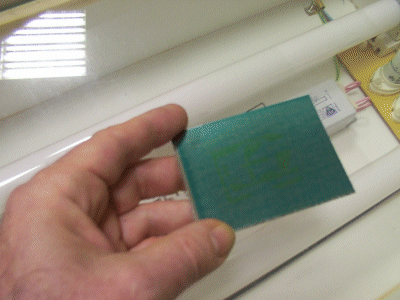

Après avoir insolé la plaque (durée approximative = 3 minutes, à modifier en fonction de la puissance d'éclairage UV de votre boîte à insoler), vous devez la développer.

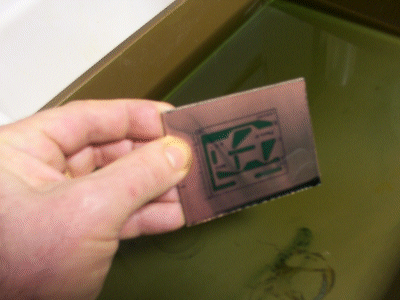

Développement :
Utilisez le révélateur acheté chez votre revendeur préféré ou fabriquez-le : Soude 0,5 molaire (20 g par litre).

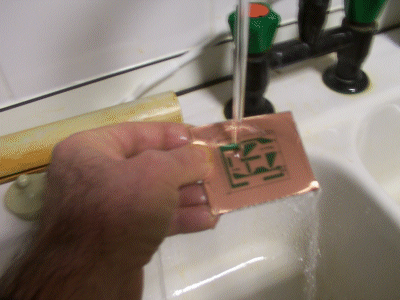

Rincez la plaque.
