Étage variateur pour
alimentation 12 V

Ce montage, associé à une alimentation de laboratoire 6 ou 12 V (courant continu) vous permettra d'obtenir une source de tension variable pour étudier par exemple les caractéristiques d'un dipôle ou la vitesse de rotation d'un moteur en fonction de la tension d'alimentation.

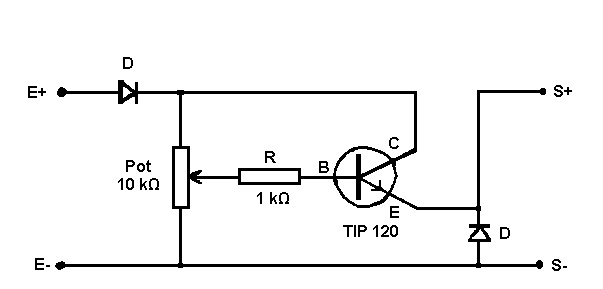

Le montage est bâti autour d'un transistor TIP 120, ce qui permet de disposer d'une intensité notable (ici : I_max = 2 A). Le TIP 120 peut accepter des intensités bien supérieures (6 A en continu, 8 A en pointe), mais dans ce cas il faudra le munir d'un radiateur dimensionné en conséquence.

Les deux diodes présentes sur le montage sont là pour assurer la sécurité contre les fausses manoeuvres (alimentation inversée, sortie sur dipôle inductif sans diode anti-retour)

Réalisation :

Même technique de base que pour la Boîte de TP électricité / électronique

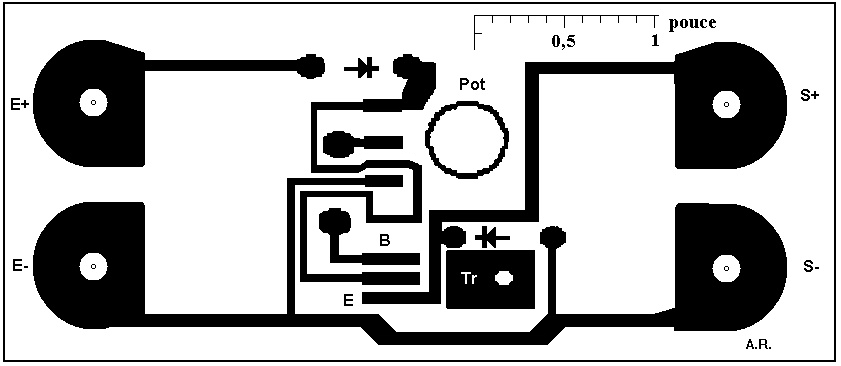

Circuit imprimé

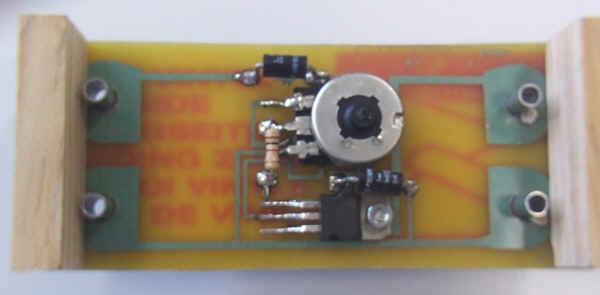

Après gravure et perçage du circuit, fixez le transistor au circuit à l'aide d'une vis (vis métal 3 x15, tête plate) puis le potentiomètre. Soudez les composants côté cuivre.

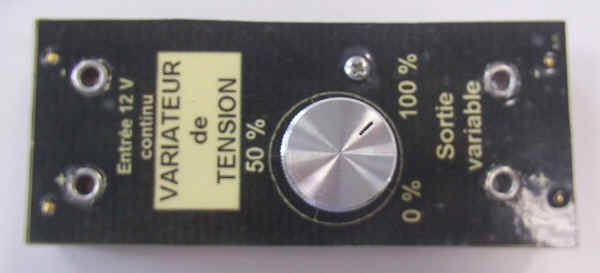

Imprimez la face avant sur papier, plastifiez-la et collez-la sur l'envers du circuit.

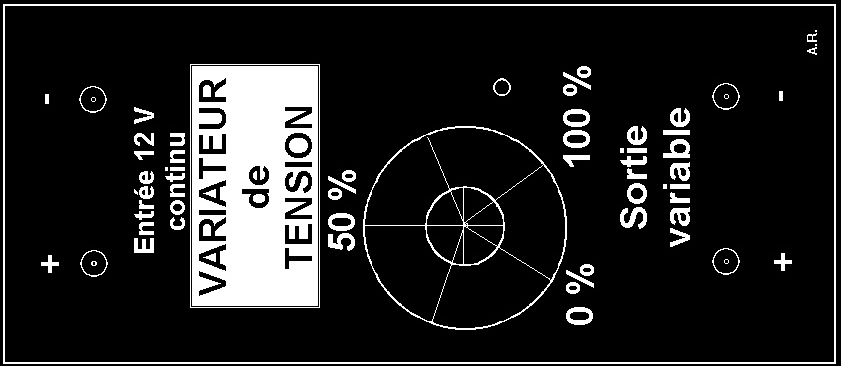

Face avant à coller sur l'envers du circuit

Liste des composants :

1 transistor T I P 120
1 résistance 1kW
1 potentiomètre 10 kW
2 diodes :
    1N4004 ou 1N4007 pour une intensité maximale de 1 A
    BY  255 ou 1N5400 pour une intensité maximale de 3 A
