15 - INTENSITE DU COURANT

DANS LE FILAMENT DE L'AMPOULE A INCANDESCENCE

A LA FERMETURE DU CIRCUIT

(15a.PH2, 15b.PH2)



Principe.

La caractéristique U = f ( I ) du filament de l'ampoule à incandescence montre que la résistance du filament varie quand l'intensité du courant qui le traverse (donc sa température) augmente.

Il est donc intéressant d'étudier la variation de l'intensité du courant en fonction du temps à la fermeture du circuit, alimenté sous la tension de 6V.



Matériel :

1 alimentation stabilisée 6V, continu

1 ampoule 6V - 0,6W sur support E10

1 interrupteur à levier

des fils de connexion

1 résistor 10W - 2W dans un boîtier

1 micro-ordinateur avec SYSAM d'EUROSMART.

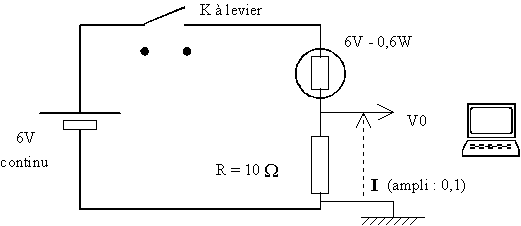

Schéma :





Réglages :



Voies A / D

Voie 0 / nom : I / unité : ampère / couleur : jaune / style : continu / fenêtre 1 / ampli : 0.1 / décal : 0 / mode : AUTO / calibre : - 5.12V à + 5.12V.



Acquisition

Réglages acquis. / points : 2048 / durée : 100µs / moyenne : 4 /......

Synchronisation / aucune (l'utilisation de la synchro ne permet pas de mettre en évidence I = 0 ampère avant la fermeture du circuit).



Echelles / Abscisse

Fenêtre 1 / Abscisse : T (en s) / Echelle X : calculée par le logiciel

Echelle Y : manuelle / mini : 0 / maxi : 0.35.

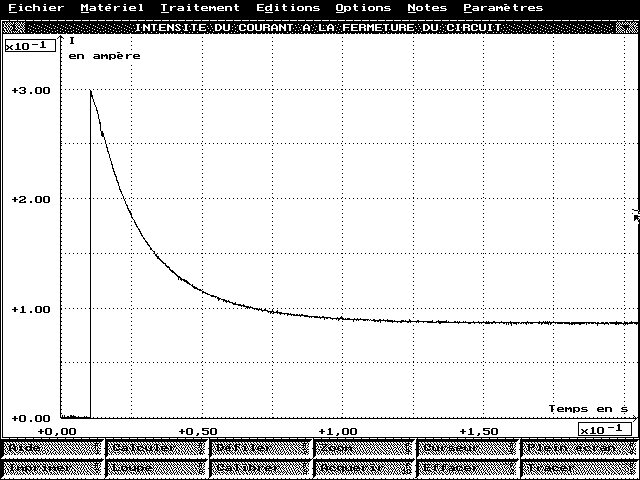

F 10 (Acquisition).

Manoeuvrer l'interrupteur K juste après le début de l'acquisition par la touche F10.

Plusieurs essais seront nécessaires.



Notes Titre / Commentaires.



Fichier Enregistrer sous.

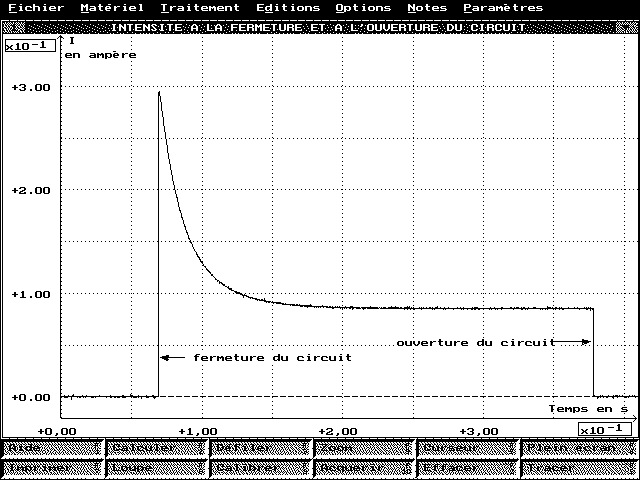

Autres réglages : 2048 points / durée : 200µs pour observer la variation de I à la fermeture puis à l'ouverture du circuit.
