12 - ASSOCIATION DE RESISTORS

(12.PH2)



Principe.

Association de 1, 2 ou 3 résistors identiques (390W) en série ;

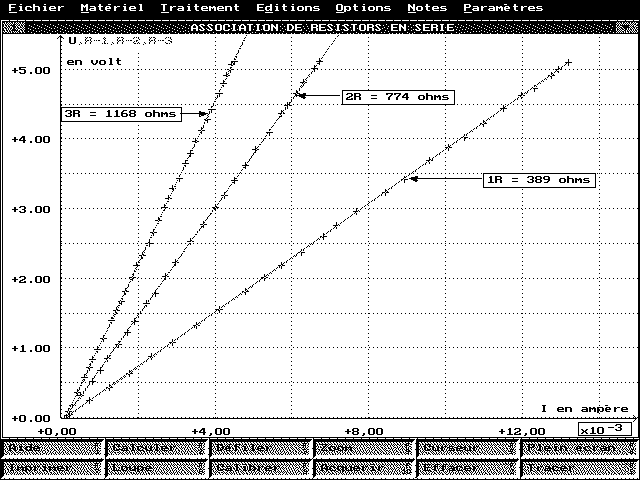

Tracé des caractéristiques U = f ( I ).



Expérience :





Matériel :

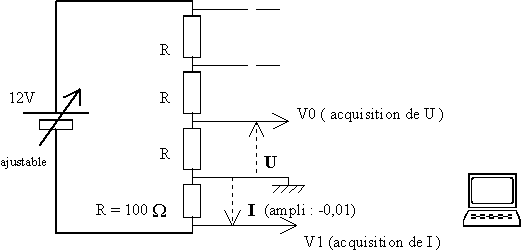

alimentation 12V stabilisée et suiveur de tension

ensemble de 3 résistors identiques R = 390W - 2W, en série

1 résistor 100W - 2W dans un boîtier

des fils de connexion

micro-ordinateur équipé de SYSAM d'EUROSMART (carte PC-MES 2, boîtier MES-EXT, logiciel PHYSCOPE).



Réglages :



Voies A / D

Voie 0 / nom : U / unité : volt / couleur : jaune / style : discret croix / fenêtre 1 / ampli : 1 / décal : 0 / mode : PAS A PAS / calibre : - 5.12V à + 5.12V.

Voie 1 / I / ampère /......./ ampli : - 0.01 / mode PAS A PAS /.......



Acquisition

Réglages acquis. / Points : 128 /......./ moyenne : 64 /.......



Echelles / Abscisse

Fenêtre 1 / Abscisse : I (en ampère) / Echelle X : manuelle / mini : 0 / maxi : 0.015 (prévision par calcul)

Echelle Y : manuelle / 0 / 5.5 /



F 10 (Acquisition).

La tension appliquée étant ~ à 0V : F10, augmenter progressivement la valeur de la tension appliquée au dipôle en tournant le bouton du potentiomètre du suiveur de tension ; pour chaque mesure : F10.

Ne pas dépasser la valeur U = 5V !

Avec le potentiomètre, ajuster : U ~ 0V, brancher 2 résistors en série, (puis 3), augmenter progressivement la tension appliquée.

A la fin de l'acquisition : ESC.



Traitement Modélisation (avec Sélections).



Notes Titre / Commentaires.



Fichier Enregistrer sous.
