Electricité et vie quotidienne

"Caractéristique d'un conducteur ohmique (graphique)".

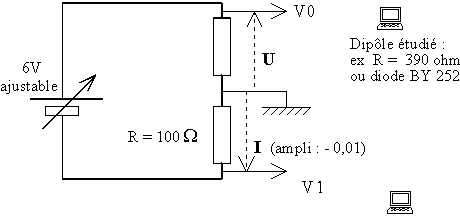

Voie 0 / nom : U / unité : volt / couleur : jaune / style : discret point / fenêtre 1 / ampli : 1 / décal : 0 mode : AUTO / calibre : - 5.12V à + 5.12V.

Voie 1 / I / ampère /......./ ampli : - 0.01 /......./ mode : AUTO /.......

Réglages acquis. / Points : 500 / durée : 10ms / moyenne : 32 /.......

(Ce réglage est à adapter au matériel ; il correspond à la durée nécessaire pour la rotation du bouton du potentiomètre, et donc pour faire varier la tension aux bornes du résistor de 0 à 5V)

Synchronisation / Voie : 0 / niveau : 0.01 / sens : croissant.

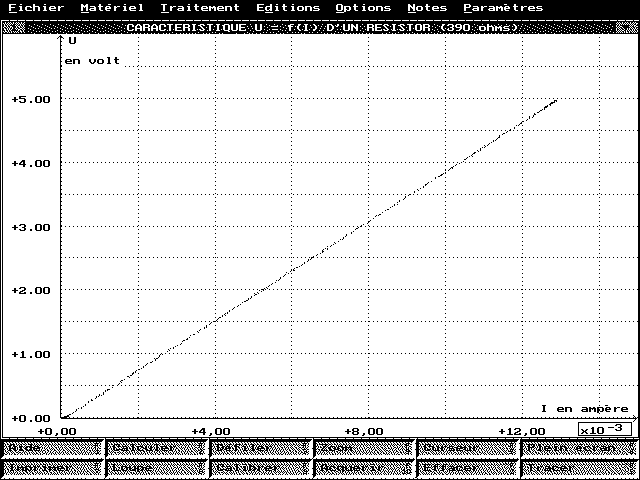

Fenêtre 1 / Abscisse : I (en ampère) / Echelle X : manuelle / mini : 0 / maxi : 0.015 (prévision par calcul).

Echelle Y : manuelle / 0 / 6 /

Tourner le bouton du potentiomètre, après quelques essais, trouver la bonne vitesse.

Notes Titre / Commentaires.

Fichier Enregistrer sous.

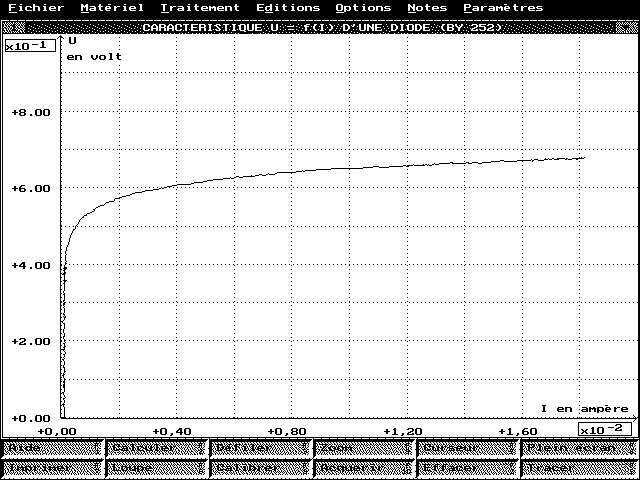

Avec une diode BY 252 : 500points / 15ms / moy.32 / Echelle X : 0 / 0,02 / EchelleY : 0 / 1

Cette technique, très rapide, permet :

_ de montrer que la "pente" de la caractéristique est directement liée à la valeur de R

_ d'étudier la loi d'association des résistances en série, en parallèle

_ de distinguer rapidement des composants ohmiques, non-ohmiques

_ de préciser la notion de continuité de la variation d'une grandeur physique dans le cas de l'étude U = f (I)

En effet, il est très facile, pour une même durée d'expérience, de faire varier le nombre de mesures et l'intervalle entre chaque mesure ; avec 5 ou 6 réglages différents, la ½ droite U = f (I) se précise.
