10 - Caractéristique d'un conducteur ohmique

Utilisation de la sortie SA1 pour visualiser la limite

en tension de la carte d'acquisition

(10.Ph2)



Programme 1994, Classe de 3ème.

Electricité et vie quotidienne

"Caractéristique d'un conducteur ohmique (graphique)".



Intérêt de la manipulation.

Dans le cadre d'un TP, il faut veiller à ne pas soumettre la carte d'acquisition à une tension supérieure à sa limite : 5,12 V

La sortie SA1 est programmée pour afficher une tension constante U = 5V dans la fenêtre 1 et le point de fonctionnement (U, I) devra rester sous cette ligne.

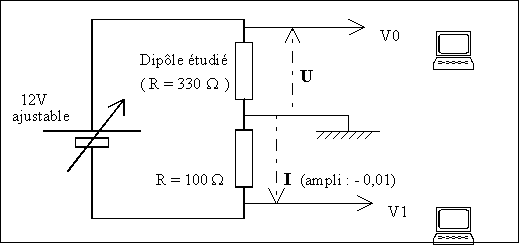

Schéma du circuit électrique :





Matériel

1 alimentation stabilisée 6/12V, continu

1 suiveur de tension

1 résistor 100W - 2W dans un boîtier

dipôle étudié : résistor : 330W - 2W puis 1800W

fils de connexion

1 micro-ordinateur avec SYSAM d'EUROSMART.



Réglages :



Voies A / D

Voie 0 / nom : U / unité : volt / couleur : jaune / style : discret croix / fenêtre : 1 / ampli : 1 / décal : 0 mode : PAS A PAS / calibre : -5,12 à +5,12V /

Voie 1 / I / ampère / ..../ ampli : - 0.01 / ...../ PAS A PAS /



Acquisition

Réglages acquis. / points : 128 (sans changement) / ..../ moyenne : 64 / ....

Synchronisation / aucune



Echelles / Abscisse

Fenêtre 1 / Abscisse I en ampère / Echelle X : manuelle / mini : -0.0002 / maxi : 0.016 /

Echelle Y : manuelle / mini : -0.2 / maxi : 6 /



Sortie

Sortie 1 / forme : constante / mode : entrelacé / nb. per. : 1 / mini : 0 / maxi : 5 / calibre : 0 à 10V / couleur : vert / style : / fenêtre : 1.



F 10 Tourner le bouton du potentiomètre du suiveur de tension, et, pour chaque point de fonctionnement, provoquer l'acquisition avec la touche F10.

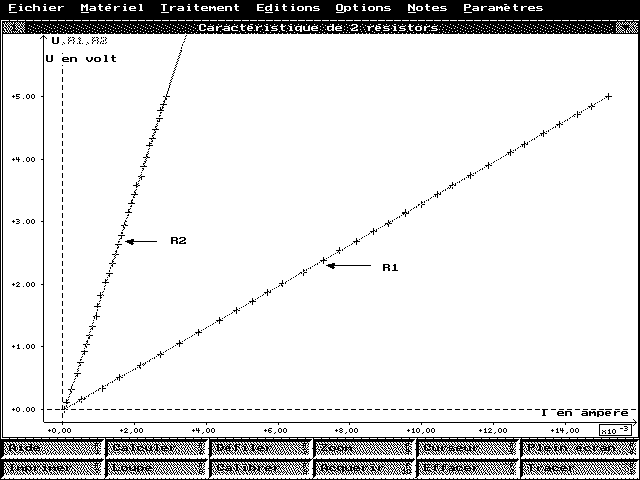

La croix ne doit pas franchir la ligne 5 V.

Après la dernière acquisition : ESC.



Traitement Modélisation (avec éventuellement Sélection) /



Notes Titre / Commentaires.

Fichier Enregistrer sous.
