9 - TRACE DE LA CARACTERISTIQUE

U = f ( I )

D'UN DIPOLE

(9a.PH2, 9b.PH2)



Programme 1994, Classe de 3ème.

Electricité et vie quotidienne

"Caractéristique d'un conducteur ohmique (graphique)".



Matériel :

1 alimentation stabilisée 6/12V, continu

1 suiveur de tension

1 résistor 10W - 2W dans un boîtier ou 100W - 2W

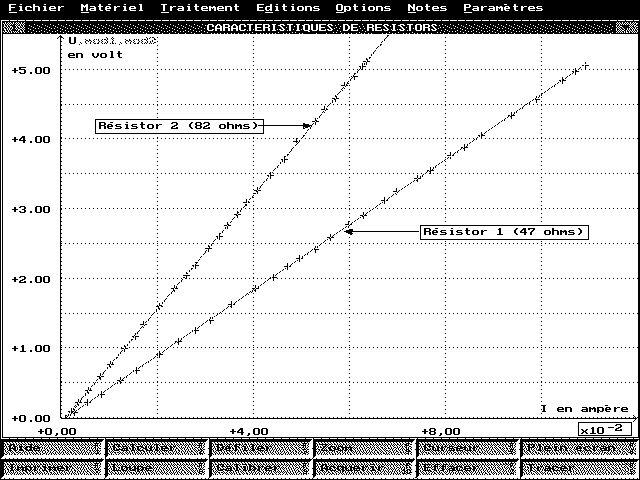

dipôles étudiés : résistors : 47W et 82W ; diode, type BY252 ou 1N4004...

des fils de connexion

1 micro-ordinateur équipé de SYSAM d'EUROSMART.

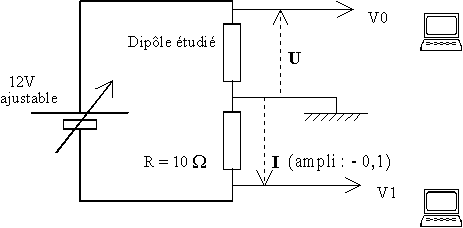

Schéma.



Le résistor placé en série dans le circuit permet, par acquisition de la tension à ses bornes, de connaître l'intensité du courant dans le circuit en appliquant le coefficient ampli - 1/R (loi d'Ohm).

Sa valeur ne doit pas être très différente de la résistance du dipôle étudié.



Réglages :



Voies A / D

Voie 0 / nom : U / unité : volt / couleur : cyan clair / style : discret croix / fenêtre 1 / ampli : 1 /

décal : 0 / mode : PAS A PAS / calibre : - 5.12V à + 5.12V.

Voie 1 / I / ampère /......./ ampli : - 0.1 / mode : PAS A PAS /.......



Acquisition

Réglages acquis. / Points : 128 /......./ moyenne : 64 /.......



Echelles / Abscisse

Fenêtre 1 / Abscisse : I (en ampère) / Echelle X : manuelle / mini : 0 / maxi : 0.12 (prévision par calcul).

Echelle Y : manuelle / 0 / 5.5



F 10 (Acquisition).

La tension appliquée étant ~ à 0V : F10, augmenter progressivement la valeur de la tension appliquée au dipôle en tournant le bouton du potentiomètre du suiveur de tension ; pour chaque mesure : F10.

Ne pas dépasser la valeur U = 5V !

Avec le potentiomètre, ajuster : U ~ 0V, changer le résistor, augmenter progressivement la tension appliquée.

A la fin de l'acquisition : ESC



Traitement Modélisation (avec Sélections).



Notes Titre / Commentaires.

Fichier Enregistrer sous.

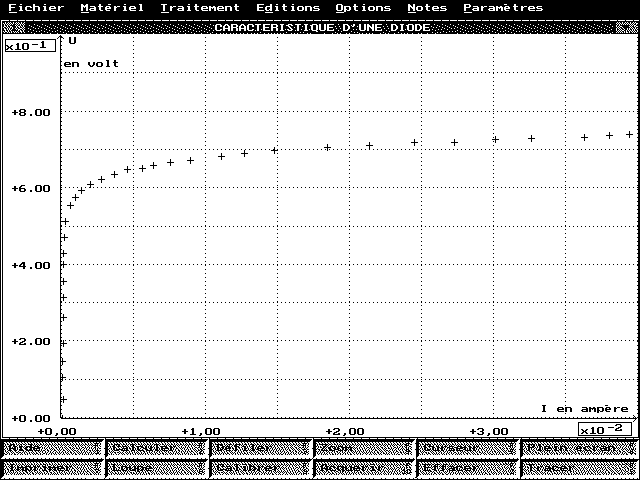

Pour l'étude d'une diode type 1N4004, on peut placer en série dans le circuit un résistor de valeur

R = 100 W ; le coefficient ampli de la voie 1 devient : - 0.01.

Les échelles X et Y deviennent respectivement : mini : 0 / maxi : 0.04 / et : 0 / 1



========================================================================



TRACE DE LA CARACTERISTIQUE

U = f ( I ) D'UNE PILE

(9c.PH2)





Matériel :

1 pile saline "4,5V"

1 résistor 10W - 2W dans un boîtier

1 potentiomètre (utilisé en rhéostat) Ex : "Ch. Suter 2A - 60W n° 307 298".

des fils de connexion et 1 interrupteur

1 micro-ordinateur équipé de SYSAM d'EUROSMART.

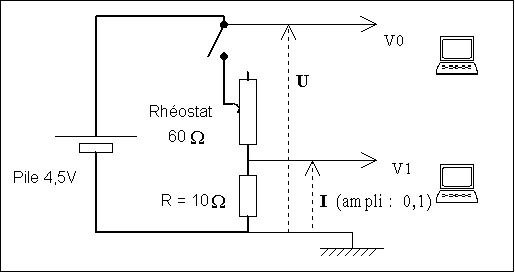

Schéma :







Le résistor placé en série dans le circuit permet, par acquisition de la tension à ses bornes, de connaître l'intensité du courant dans le circuit en appliquant le coefficient ampli 1/R (loi d'Ohm).

Sa valeur ne doit pas être très différente de la résistance du rhéostat.



Réglages :



Voies A / D

Voie 0 / nom : U / unité : volt / couleur : jaune / style : + + + + / fenêtre 1 / ampli : 1 /

décal : 0 / mode : PAS A PAS / calibre : - 5.12V à + 5.12V.

Voie 1 / I / ampère /......./ ampli : 0.1 / mode : PAS A PAS /.......



Acquisition

Réglages acquis. / ....../ moyenne : 64 /.......



Echelles / Abscisse

Fenêtre 1 / Abscisse : I (en ampère) / Echelle X : manuelle / mini : - 0.01 / maxi : 0.4 (prévision par calcul).

Echelle Y : manuelle / - 0.1 / 6.



L'interrupteur est ouvert.

F 10 Acquisition

Fermer l'interrupteur : F10.

Tourner le bouton du rhéostat (2 tours au début) F10.

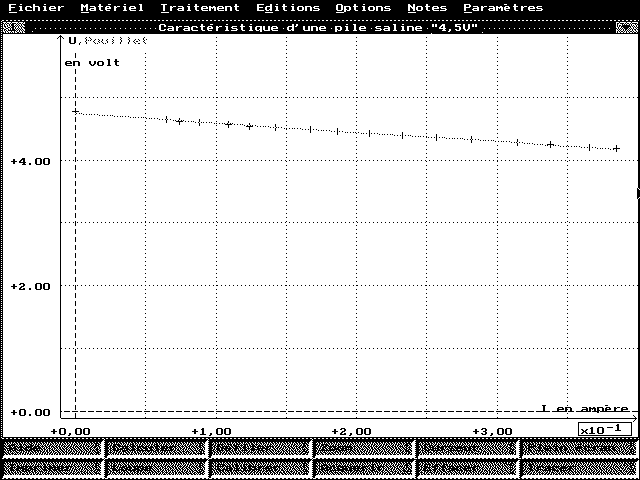

Tourner à nouveau le bouton du rhéostat en suivant sur l'écran le déplacement du point (U,I) : F10.

Pour les derniers points, ½ tour puis ¼ tour du bouton sont suffisants.

A la fin de l'acquisition : ESC.



Traitement Modélisation.



Notes Titre / Commentaires.



Fichier Enregistrer sous.
