21 - SIGNAL INFRA-ROUGE

Mise en évidence de rayonnements au-delà du visible : les infra-rouges

CRDP Orléans 1992.

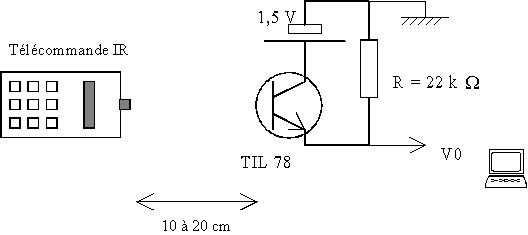

Brancher le circuit détecteur aux bornes 0 et masse du boîtier MES-EXT du système SYSAM d'EUROSMART.

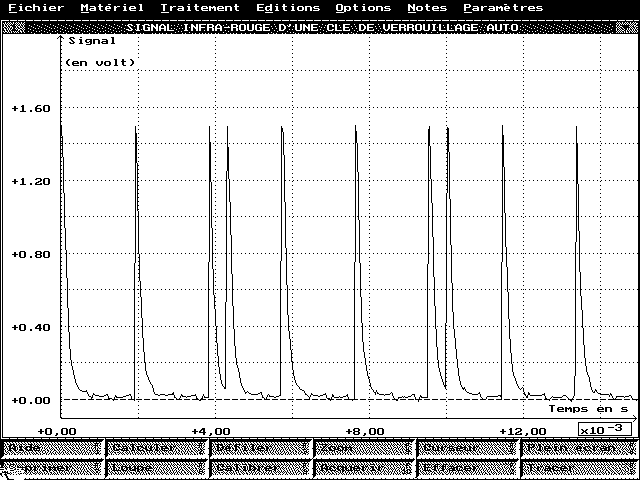

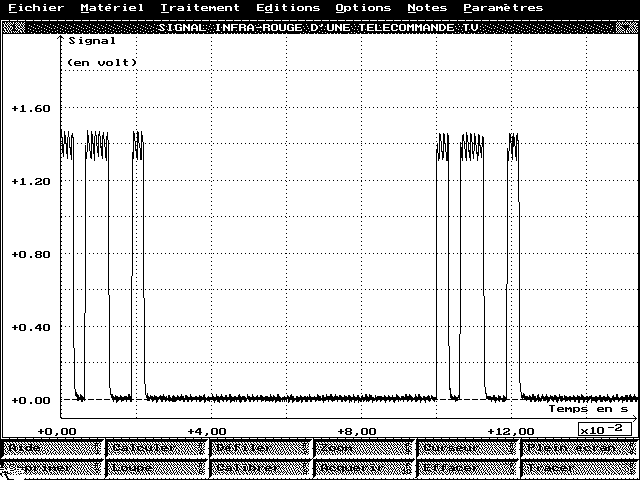

Actionner une télécommande TV ou une clé de verrouillage auto placée à environ 10 à 20 cm du détecteur.

Il est préférable de travailler en lumière atténuée, le phototransistor doit être préservé de la lumière vive. Des essais sont nécessaires pour déterminer les paramètres en fonction du matériel utilisé.

Voie 0 / nom : Signal / unité : volt / couleur : jaune / style : continu / fenêtre : 1 / ampli : 1 /

décal : 0 / mode : AUTO / calibre : - 5.12V à + 5.12V.

Réglages acquis. / points : 2048 / durée : 75µs / moyenne : 1 / ......

Synchronisation / Voie 0 / niveau : 0.25 / sens croissant.

(Des essais préalables sont nécessaires ; commencer sans synchro et au vu des résultats, choisir la valeur du niveau de synchronisation qui dépend beaucoup de la luminosité ambiante).

Fenêtre 1 / Abscisse : T (en s) / Echelle X : sans changement, définie par le logiciel à partir des réglages de l'acquisition.

Echelle Y : manuelle / mini. : - 0.1 / maxi. : 2 (après essais).

Notes Titre / Commentaires.

Fichier Enregistrer sous.

points : 500 / durée : 30µs / .......

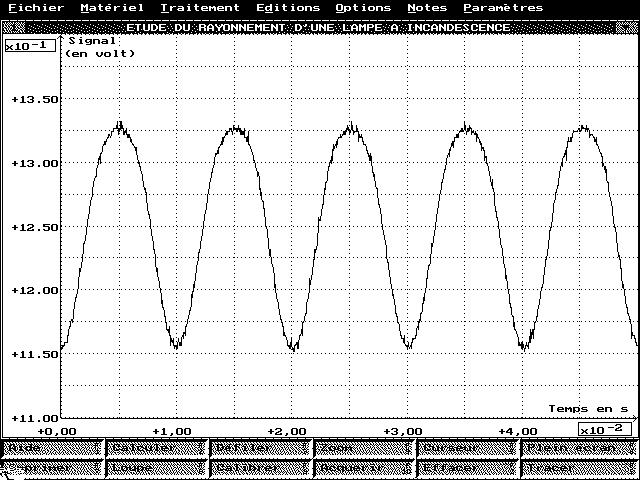

(la lampe de 60W, dépolie, est placée à environ 1 mètre du détecteur).

points : 1001 / durée : 50µs / moyenne : 2 / .......

Synchro : voie 0 / niveau : 1.15 / sens croissant (après essais).

Echelle Y : manuelle / mini : 1.1 / maxi : 1.4 (après essais).

Utiliser le curseur F6 pour déterminer la valeur de la période de l'éclat de l'ampoule.
