19 - VARIATION DE LA VITESSE DE ROTATION

D'UN MOTEUR ELECTRIQUE

(19.PH2)



Programme 1994 Classe de 3ème

Electricité et vie quotidienne

3.Energie et puissance électriques

3.3. Appareils domestiques et industriels

Activités support

_ variation de la vitesse au moyen d'un dispositif électronique réglant la tension d'alimentation



Référence

Régulation d'un moteur et utilisation de CHRONO-PC (A. Robert)

Bulletin de l'Union des Physiciens n° 763 Avril 1994



Principe

On détermine la vitesse de rotation d'un moteur électrique entraînant un disque percé d'un trou avec le logiciel CHRONO-PC de F BOSSERT distribué par l'Union des Physiciens (Logiciels UdP n°6 code INF-L29/37) ou disponible auprès de son auteur : F. BOSSERT 5, rue Claude Debussy 67116 Reichstett.

Les résultats obtenus sont repris ensuite avec Physcope, utilisé comme Tableur-Grapheur.

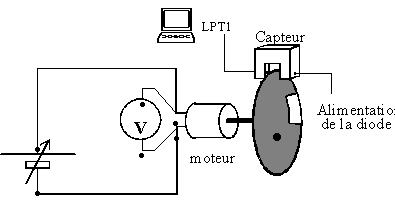

Schéma





Matériel

1 moteur 12V à courant continu (ex. moteur d'auto-radio lecteur de cassettes)

1 alimentation 12 ou 15V continu

1 suiveur de tension

1 voltmètre

des fils de connexion

1 capteur composé d'1 phototransistor type BPW40 et d'1 diode haute luminosité avec le circuit électronique d'alimentation et d'amplification décrit dans la notice fournie avec le logiciel CHRONO-PC

1 micro-ordinateur avec Physcope.



Exemple de mesures



Tension
U(V)

 0 0.56 1.01 1.38 1.70 2.19 2.69 3.19 3.86 4.35 4.86 5.40 6.34 7.13 7.67 8.41 9.13 10.08 10.67 11.6 12

Vitesse
w(tr/s)

 0 2 5 7 9 12 15 18 22 25 28 31 36 41 44 48 52 57 60 65 70

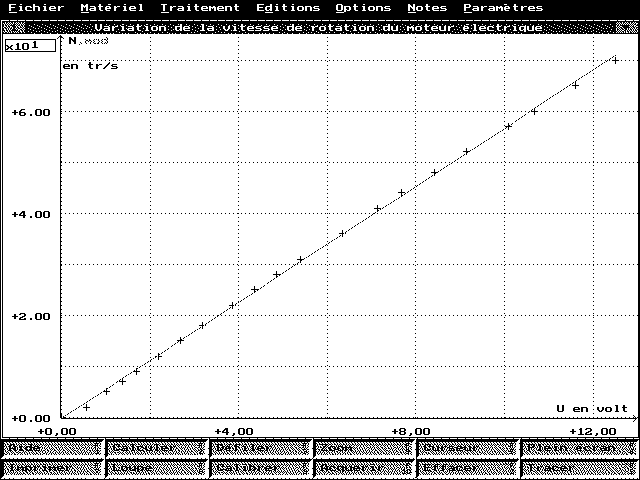

Représentation Vitesse = f(Tension) avec PHYSCOPE



Réglages



Edition

Mode tableur / Variables à afficher / Variable 1 : d'abord [x] à créer puis nommer U

Variable 2 : " [x] à créer " nommer N

OK

Remplir le tableau en validant chaque valeur par ENTREE

Terminer



Courbes

nom : U / unité : volt / ....

N / tr/s / jaune / discret croix / fenêtre 1



Echelles / Abscisse

Fenêtre 1 / Abscisse : U (en volt) / Echelle X : manuelle / mini. : 0 / maxi. : 13

Echelle Y : manuelle / mini. : 0 / maxi. : 75



Traitement Modélisation.



Notes Titre / Commentaires.



Fichier Enregistrer sous.
