18 - ETUDE DU TRANSISTOR BD 135

IC = f (IB)

(18.PH2)



Programme 1994, Classe de 3ème

Electricité et vie quotidienne

Appareils domestiques et industriels.

_ variation de la vitesse (d'un moteur) au moyen d'un dispositif électronique réglant la tension d'alimentation



Matériel :

1 alimentation stabilisée 6/12V, continu

1 suiveur de tension

1 transistor type BD 135 sur un support

1 résistor 1W - 2W dans un boîtier

1 résistor 100W - 2W dans un boîtier

1 pile 4,5V et 1 ampoule 3,5V - 0,3A sur support E10, des fils de connexion

1 micro-ordinateur avec SYSAM d'EUROSMART.

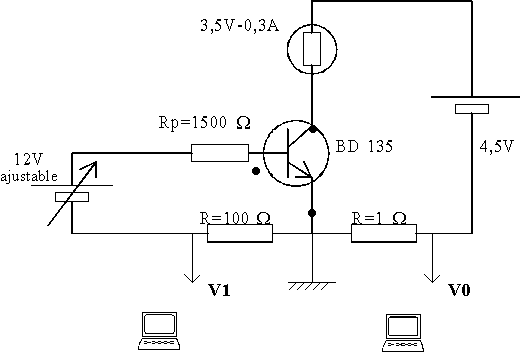

Schéma :



Réglages :



Voies A / D

Voie 0 / nom : I-coll / unité : ampère / couleur : jaune / style : discret croix / fenêtre 1 / ampli : -1 / décal : 0 / mode : PAS A PAS / calibre : - 5.12V à + 5.12V.

Voie 1 / I-base / ampère / ...... / ampli : -0.01 / ....../ mode PAS A PAS / ......



Acquisition

Réglages acquis. / points : 128 / ...... / moyenne : 64 / ......



Echelles / Abscisse

Fenêtre 1 / Abscisse : I-base (en ampère) / Echelle X : manuelle / mini. : 0 / maxi. : 0.006

Echelle Y : manuelle / mini. : 0 / maxi. : 0.35



F 10 (Acquisition).

Ube étant ~ à 0V (donc I-base ~ 0A), F10 ;Tourner le bouton du potentiomètre, à chaque mesure : F 10.

A la fin de l'acquisition : ESC.

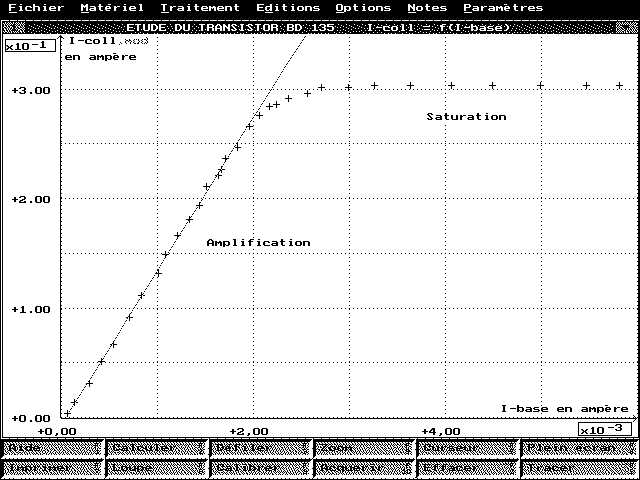

Traitement Modélisation (avec Sélection).



Notes Titre / Commentaires.



Fichier Enregistrer sous.
