Annexes

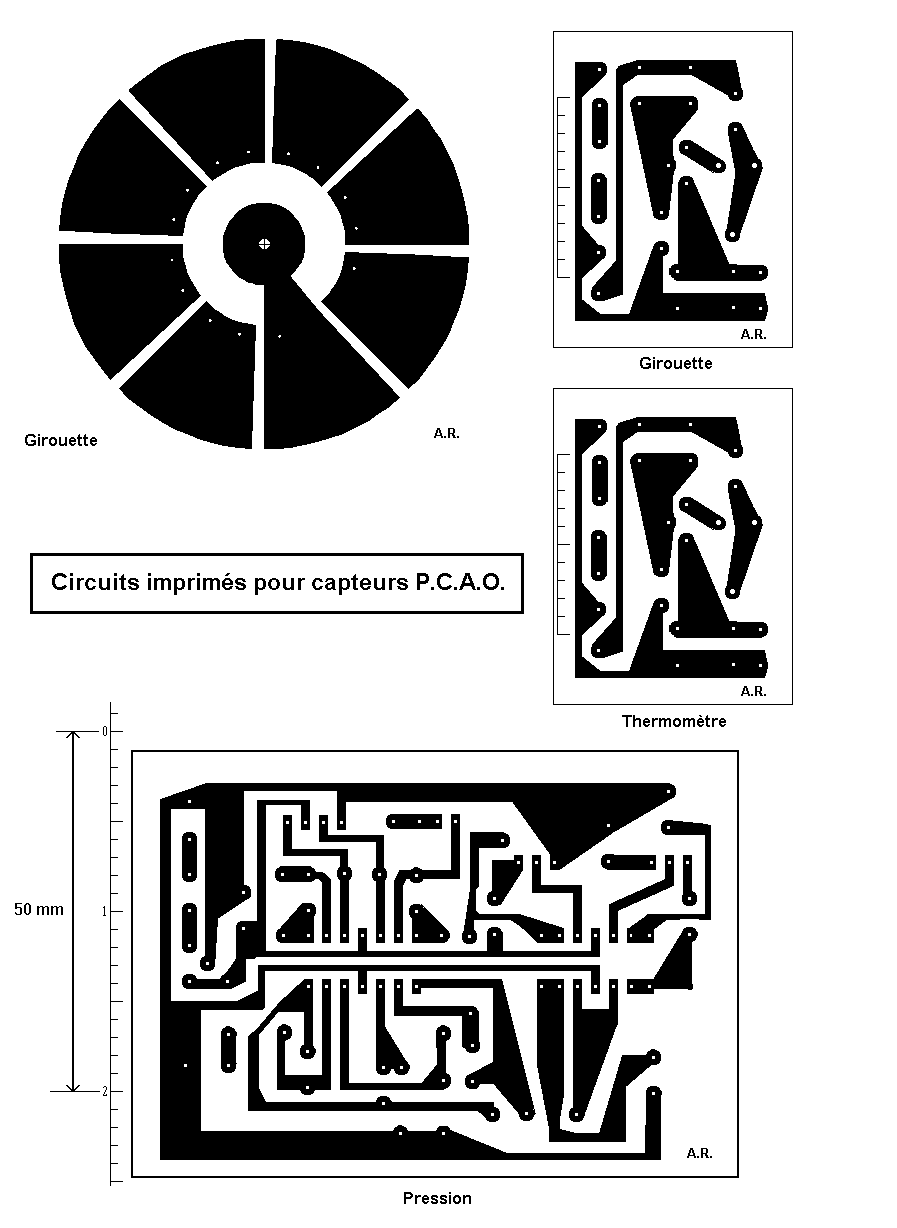

1 - Dessins des circuits imprimés nécessaires à la réalisation des capteurs



Photocopiez cette page sur transparent, en deux exemplaires, en réglant le rapport de reproduction afin que l'échelle soit correcte. Fixez ces deux transparents en superposition et utilisez-les pour insoler une plaque pour circuit imprimé.









 2 - Liste des composants électroniques

Girouette

1 régulateur 7805 (100 mA)

1 transistor BC 557

1 DEL rouge

 C1 : condensateur 220 mF

C2 : condensateur 100 à 1000 mF (voir texte)

Rdel : 470 à 2200 W (voir texte)

Re1 : 100 kW

Rajust : 47 kW ajustable

1 inter

Thermomètre

1 sonde de température PT 1000

 1 régulateur 7805 (100 mA)

1 transistor BC 557

1 DEL rouge

 C1 : condensateur 220 mF

C2 : condensateur 100 mF

Rdel : 470 à 2200 W (voir texte)

Re1 : shunt (morceau de fil)

Rajust : 1 kW ajustable

1 inter

Baromètre - Manomètre

1 capteur de pression Motorola MPX 2200 AP

1 régulateur 7810 (100 mA)

2 CI LM 324 (quadruple ampli-op)

2 supports de CI 14 broches

1 DEL rouge

 1 C 470 nF

1 C 10 mF

 P1, P2 résistances ajustables de précision ( 25 tours) de 5 kW

P3 résistance ajustable de précision ( 25 tours) de 10 kW

1 R 5,6 kW

4 R 2,2 kW

2 R 1 kW

3 R 10 kW

4 R 100 kW

1 inverseur 1 circuit

1 inter

 Nota :

 Ces listes ne prennent pas en compte les boîtiers, coupleurs de fils, bornes, fiches, fils divers.

A chacun de voir en fonction de ses besoins (alimentation externe et/ou sur pile), de ses stocks... et des moyens du bord.



BIBLIOGRAPHIE



BUP N° 765, 766, 775, 784

Brochures UdP - TP de Chimie et de Physique assistés par Ordinateur

- Les capteurs dans la chaîne de mesure

Construire ses capteurs météo (Guy ISABEL, Editions Techniques et Scientifiques Françaises)

Engineer's Mini-Notebook Op Amp - IC Circuits (Forrest MIMS, Radio Shack)

Engineer's Mini-Notebook Science Projets (Forrest MIMS, Radio Shack)
