8 - CARACTERISTIQUE

U = f ( I )

D'UN CONDUCTEUR OHMIQUE

(8.PH2)



Programme 1994, Classe de 3ème

Electricité et vie quotidienne

"Caractéristique d'un conducteur ohmique (graphique)".



Matériel

1 alimentation stabilisée 6/12V continu

1 suiveur de tension

1 résistor 100W-2W dans un boîtier

résistor étudié (dans ce cas : 1500W-2W)

des fils de connexion

1 micro-ordinateur avec SYSAM d'EUROSMART.

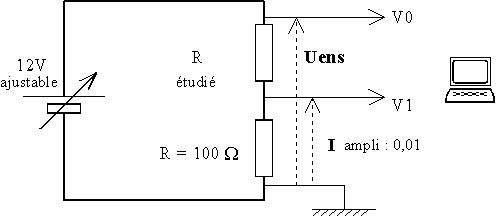

Schéma





Réglages :



Voies A / D

Voie 0 / nom : Uens / unité : volt / couleur : blanc / style : discret croix / fenêtre 1 / ampli : 1 /

décal : 0 / mode PAS A PAS / calibre : 0 à + 10.24V.

Voie 1 / I / ampère /......./ampli : 0.01 / mode : PAS A PAS /.......



Acquisition

Réglages acquis. / Points : 128 /......./moyenne : 64 /........



Echelles / Abscisse

Fenêtre 1 / Abscisse : I (en ampère) / Echelle X : manuelle / mini : 0 / maxi : 0.0065 (prévision par calcul).

Echelle Y : manuelle / mini : 0 / maxi : 10.5 /



Traitement

Feuille de calcul :

{***ETUDE D'UN RESISTOR***}

U = Uens - 100*I (Quitter)



Courbes

nom : U / unité : volt / couleur : jaune / style : discret croix / fenêtre 1.



F 10 (Acquisition).

La tension Uens appliquée à l'ensemble des 2 résistors en série est ~ à 0V : F 10 ; tourner le bouton du potentiomètre pour augmenter la valeur de Uens, pour chaque mesure : F10

Ne pas dépasser la valeur U = 10V !

A la fin de l'acquisition : ESC.

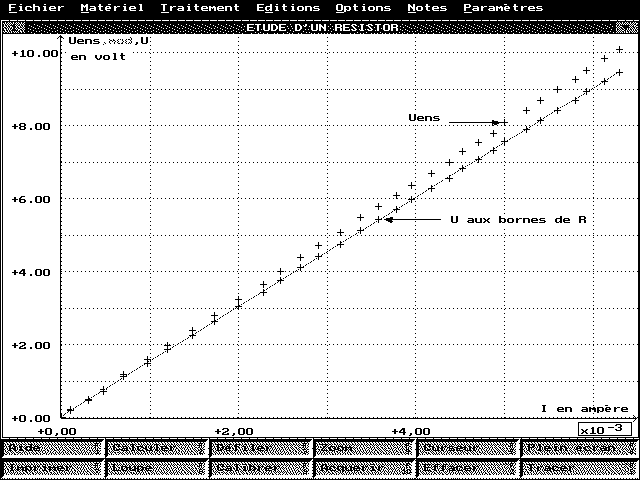

F 2 (Calculer). U = f(I) apparaît.



Traitement Modélisation / Polynôme de degré 1 dans ce cas : Y = A0 +A1*X

F2 calculer, éventuellement : sauver (proposer un nom) puis quitter.



Notes Titre / Commentaires.



Fichier Enregistrer sous.
