Cas particulier du conducteur ohmique. Loi d'Ohm.

On fait varier, en la mesurant, la tension U appliquée aux bornes d'un résistor et on mesure l'intensité I du courant qui le traverse.

Le montage avec 2 appareils de mesure classiques ne permet que la vérificaton de la loi d'Ohm ; en effet, les 2 appareils mesurent le même type de grandeur, l'un des 2 en appliquant la loi d'Ohm affiche l'autre grandeur.

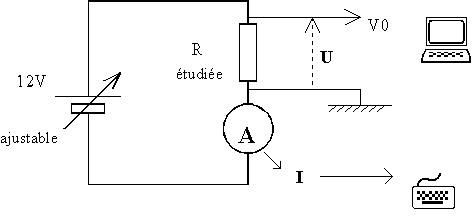

Dans cette expérience, la tension U est mesurée et acquise par l'intermédiaire d'une carte munie d'un convertisseur analogique-numérique ( CAN ), alors que l'intensité du courant est mesurée par un ampèremètre analogique (galvanomètre) placé en série dans le circuit (les valeurs sont saisies par clavier).

1 alimentation stabilisée 12V continu

1 suiveur de tension

1 ampèremètre analogique multicalibre

des fils de connexion

1 micro-ordinateur avec SYSAM d'EUROSMART.

Voie 0 / nom : U / unité : volt / couleur : cyan clair / style : discret croix / fenêtre 1 / ampli : 1 /

decal : 0 / mode : PAS A PAS / calibre : 0 à 10.24V.

Voie 1 / I / ampère /......./ mode CLAVIER / .......

Réglages acquis. / Points : 128 /......./ moyenne : 64 /.......

Fenêtre 1 / Abscisse : I / Echelle X : manuelle / mini : 0 / maxi : 0.007 (prévision par calcul) /

Echelle Y : manuelle / 0 / 10.5 /

La tension appliquée aux bornes du résistor étant ~ à 0V : F9 , lire la valeur de I sur l'ampèremètre ( ~ 0A), entrer cette valeur au clavier et valider (Entrée) ; augmenter progressivement la valeur de U en tournant le bouton du potentiomètre du suiveur de tension ; pour chaque mesure : F9 et entrer la valeur de I au clavier : (Entrée).

A la fin de l'acquisition : ESC.

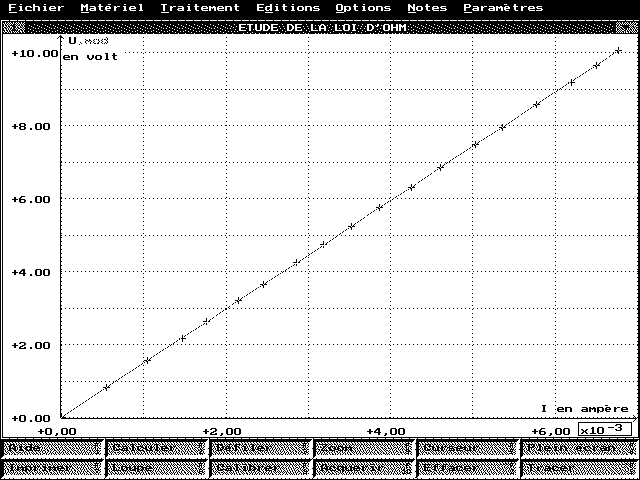

Modélisation / polynôme degré 1......

Notes Titre / Commentaires.

Fichier Enregistrer sous.
