Electricité et vie quotidienne

La tension du secteur

Conversion de la tension du secteur. Tension redressée - Applications.

On attend que l'élève sache :

- comment obtenir une tension redressée à l'aide de plusieurs diodes.

On utilise la fonction "calcul" du logiciel PHYSCOPE d'EUROSMART pour visualiser les variations des tensions en fonction du temps.

Voie 0 / ......./ mode INACTIF /.......

Réglages acquis. / points : 1024 / durée : 39µs / moyenne : 1 /.......

(soit 1023 intervalles de mesures - 1024 : puissance de 2 pour éventuelle analyse de Fourier - de durée 39µs pour représenter 2 périodes P de 0,02s, fréquence 50Hz).

Feuille de calcul :

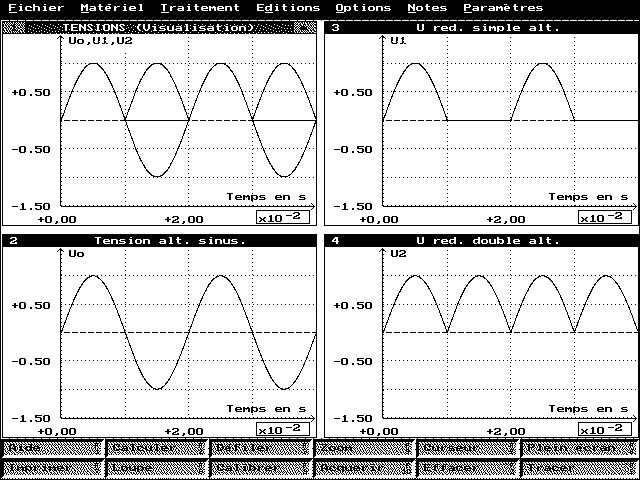

{*REDRESSEMENT D'UNE TENSION ALT. SINUS.**VISUALISATION*}

P=0.02

Uo=sin(2*PI*T/P)

U1=0.5*ABS(Uo)+0.5*Uo

U2=ABS(Uo)

F2 puis Quitter.

nom : Ao (supprimer l'affichage en fenêtre 1) => A1 => Uo / jaune / continu / fenêtres 1 et 2

U1 / vert / continu / fenêtres 1 et 3 puis U2 / cyan clair / continu / fenêtres 1 et 4.

Créer les fenêtres 2, 3 et 4.

Fenêtre 1 : Abscisse et Echelle X : sans changement

Echelle Y : manuelle / mini : -1.5 / maxi : 1.5

De même pour les fenêtres 2, 3 et 4.

Notes Titres / Commentaires.

Fichier Enregistrer sous.
