Electricité et vie quotidienne

La tension du secteur

Conversion de la tension du secteur

On attend que l'élève sache :

- le rôle du transformateur.

Des mesures ont été effectuées avec un voltmètre :

U(eff prim)= 51V

U(eff sec)= 7,3V

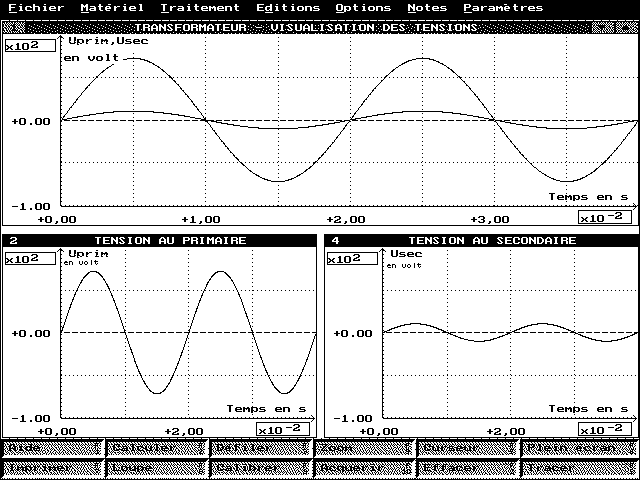

On utilise la fonction "calcul" du logiciel PHYSCOPE d'EUROSMART pour visualiser les variations de Uprim et Usec en fonction du temps.

Voie 0 / ......./ mode : INACTIF /........

Réglages acquis. / points : 1024 / durée : 39µs / moyenne : 1 /.......

(soit 1023 intervalles de mesures - 1024 : puissance de 2 pour éventuelle analyse de Fourier - de durée 39µs pour représenter 2 périodes P de 0,02s, fréquence 50Hz).

Feuille de calcul :

{**ETUDE DU TRANSFORMATEUR**VISUALISATION DES TENSIONS**}

P=0.02

Uprim=51*SQRT(2)*sin(2*pi*T/P)

Usec=7.3*SQRT(2)*sin(2*pi*T/P)

F2 puis Quitter.

nom : Ao (supprimer l'affichage en fenêtre 1) => A1 =>Uprim (noter les valeurs affichées mini et maxi pour définir plus tard les échelles Y) / volt / vert / continu / fenêtres 1 et 2.

Usec / volt / jaune / continu / fenêtres 1 et 4.

Créer les fenêtres 2 et 4.

Fenêtre 1 / Abscisse et Echelle X : sans changement

Echelle Y : manuelle / mini : -100 / maxi : 100

De même pour les fenêtres 2 et 4.

Notes Titres / Commentaires.

Fichier Enregistrer sous.
