31 - COMBUSTION DE LA LAINE DE FER

(31a.Ph2, 31b.PH2)



Programme 1994 Classe de 3ème.

Chimie 2. Comportement chimique des matériaux dans notre environnement

2.1 Réactions des matériaux avec le dioxygène

2.1.1 Mise en évidence expérimentale

Réactions de métaux avec le dioxygène

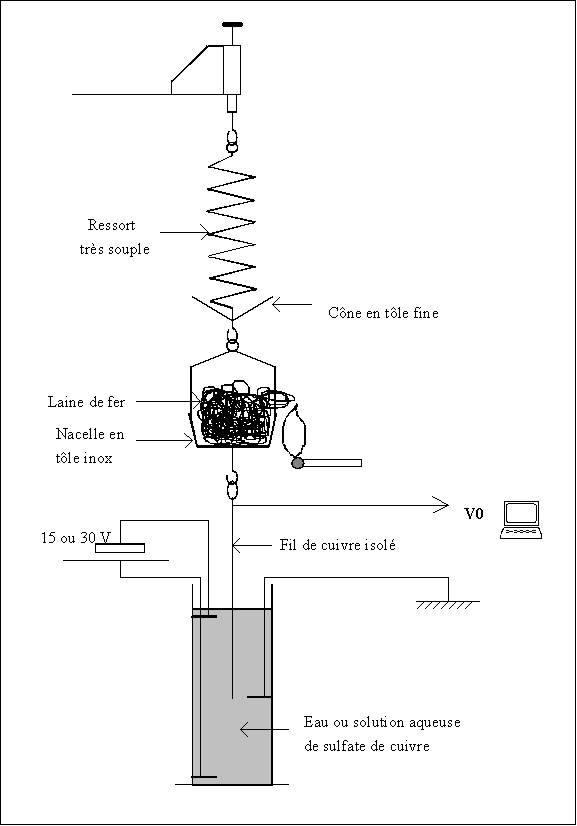

Dispositif expérimental :



très grand support de chimie, noix, pinces

ressort de très faible raideur, masses marquées de 0,5g

éprouvette 500mL

laine d'acier type ébénisterie extra fine

fils de connexion

micro-ordinateur muni du système SYSAM d'EUROSMART

Ce dispositif nécessite un ressort très souple et un plan de travail très stable.

Une tension continue de 30V est appliquée aux extrémités d'une colonne d'eau de hauteur ~ 26,5cm.

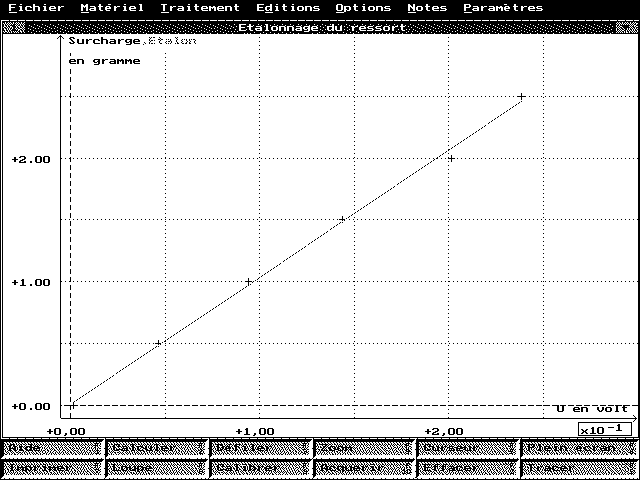

Etalonnage du ressort



Voie A / D

Voie 0 / nom : U / unité : volt / couleur : blanc / style : .......... / fenêtre : 1 / ampli : 1 / décal : 0 /

mode : Pas à pas /calibre : - 5,12V à + 5,12V. (la visualisation de U est pratique pendant l'acquisi tion ; après les mesures, il est possible de supprimer cet affichage en cliquant le "1" de fenêtre)

Voie 1 / nom : Surcharge / unité : gramme / couleur : au choix / style : + + + + / fenêtre 1 / ampli : 1/ décal : 0 / mode : Clavier / ....



Acquisition

Réglages Acquis. / ...../ Moyenne : 64 / ...... (seul paramètre à modifier)



Echelles / Abscisse

Fenêtre 1 / Abscisse : U en volt / Echelle X : mini. : - 0.005 / maxi. : 0.3

Echelle Y : mini. : - 0.1 / maxi. : 3

ESC



La laine de fer est seule dans la nacelle (surcharge = 0g).

F 10 Acquisition

En observant la valeur de la tension affichée dans la fenêtre de résultats ou la croix sur l'écran, régler la hauteur de l'ensemble pour que cette valeur de la tension soit ~ à 0V.

Alors : F9 puis composer au clavier 0 pour la valeur de la surcharge. Valider avec la touche "Entrée".



Ajouter une masse marquée de 0,5g sur la laine de fer dans la nacelle (surcharge), attendre que l'ensemble soit stabilisé.

F9 puis composer 0.5 Valider.



Ajouter successivement 2, 3, 4, 5 masses marquées de 0,5g

ESC



Traitement

Modélisation / polynôme degré 1, Y = A0 + A1 * X / F2 Calculer / Sauver (proposer un nom) / quitter.

On remarque que A0 ~ 0.

Lire la valeur du coefficient A1 (qui sera le coefficient ampli dans la prochaine acquisition).



Notes Titre / Commentaires.



Fichier Enregistrer sous.



Les résultats peuvent être rassemblés dans un tableau :





Combustion de la laine de fer



Fichier

Nouveau / OK



Voie A / D

Voie 0 / nom : VAR-MAS / unité : gramme / couleur : au choix / style : ou ............. / fenêtre : 1 / ampli : 10.3 / décal : 0 / mode : AUTO / calibre : - 5,12V à + 5,12V



Acquisition

Réglages acquis. / points : 500 / durée : 500ms / moyenne : 64 / ....(le reste : sans changement)



Echelles / Abscisse

Fenêtre 1 / Abscisse :T en s / Echelle X : calculée par le logiciel

Echelle Y : manuelle / mini. : - 0.25 / maxi. : 2

ESC



F 10 Acquisition.

Attendre quelques secondes, puis approcher l'allumette enflammée de la laine de fer.

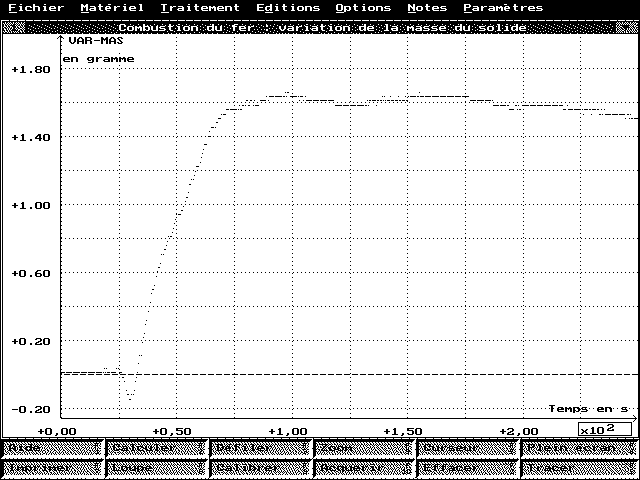

Combustion de la laine de fer



Fichier

Nouveau / OK



Voie A / D

Voie 0 / nom : VAR-MAS / unité : gramme / couleur : au choix / style : ou ............. / fenêtre : 1 / ampli : 10.3 / décal : 0 / mode : AUTO / calibre : - 5,12V à + 5,12V



Acquisition

Réglages acquis. / points : 500 / durée : 500ms / moyenne : 64 / ....(le reste : sans changement)



Echelles / Abscisse

Fenêtre 1 / Abscisse :T en s / Echelle X : calculée par le logiciel

Echelle Y : manuelle / mini. : - 0.25 / maxi. : 2

ESC



F 10 Acquisition.

Attendre quelques secondes, puis approcher l'allumette enflammée de la laine de fer.



A la fin de l'acquisition (toute la laine de fer a brûlé) :



Notes Titre / Commentaires.



Fichier Enregistrer sous.
