Physique Propulsion et moyens de transport

1. Propulsion et freinage

1.1 Observation et description de mouvements. Mesures de vitesse

Provoquer la chute libre d'un élément de "crémaillère" de rayonnage, perforée régulièrement.

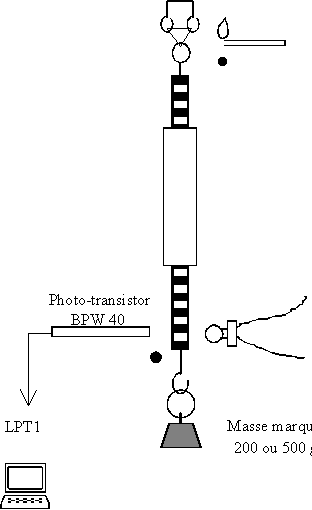

Lors de cette chute, un phototransistor est éclairé quand les rayons lumineux provenant d'une source peuvent l'atteindre en passant par une des perforations. Le signal haché provenant de ce capteur est communiqué à un micro-ordinateur, par l'intermédiaire de la "sortie" LPT1 (ou 2) et exploité par le logiciel CHRONO-PC de F. Bossert édité par l'Union des Physiciens.

barre perforée (crémaillère d'étagère) longueur env. 30cm

tube de guidage, support, noix, pinces

capteur optique et source de lumière

micro-ordinateur et logiciels CHRONO-PC et PHYSCOPE.

Charger GRAPHICS sous DOS si nécessaire (pour les copies d'écran).

Charger CHUTE4 ; configurer : port utilisé LPT1 (ou 2), distance entre les perforations, enregistrer la configuration ; tester éventuellement le capteur (mise au point) ; réaliser l'expérience (avec 20 trous par ex.) afficher les résultats : Tableau ; sauvegarder les mesures : nom . DAT (et nom . RRR) ; faire éventuellement des copies d'écran pour x = f (t) et V = f (t), puis quitter.

FICHIER Lecture / format REGRESSI / touche TAB (ou ALT puis R) pour sélectionner le répertoire où se trouve ce fichier / nom . RRR

Ordonnées : Ao et A1 tracé : NON

T_RGI, unité : seconde, tracé : NON.

Echelle Y : manuel / mini : - 0.1 / max : 3 /

Echelle X : manuel / mini : - 0.005 / max : 0,21 /

CALCUL Feuille de calcul :

{**étude du mouvement de chute libre avec CHRONO-PC**}

V=deriv(x,t_rgi)

D=10*x

F2 puis ESC.

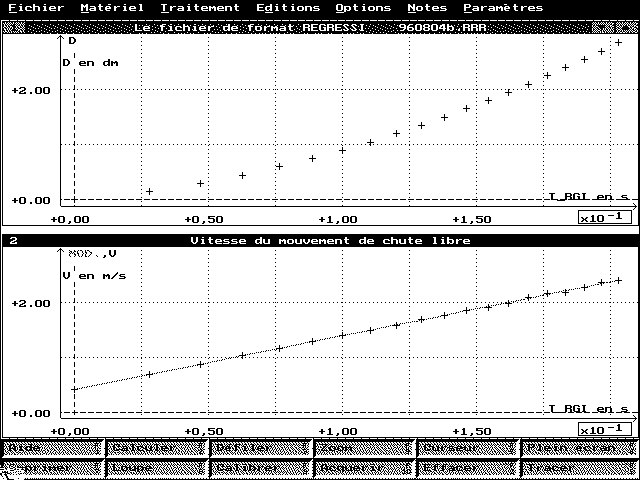

Ordonnées : V, m/s ,cyan clair, discret croix, tracé : OUI.

D, dm, jaune, discret croix, tracé : OUI.

CALCUL Modélisation, (Référence : V), Modèle, polynôme, degré 1

F2, sauver (nom : mod.), quitter.

NOTES Commentaires "V en m/s" en cyan clair (F4)

"D en dm" en jaune (F4) (Nommer les axes des ordonnées).

FICHIER Ecriture (format __.PHY) après avoir sélectionné le répertoire.

Ce fichier pourra ensuite être lu avec la version 2.0 de PHYSCOPE et l'affichage présenté en 2 fenêtres.
