2 -PRODUCTION D'UNE TENSION ALTERNATIVE
(2.PH2)
Programme 1994 Classe de 3
èmeElectricité et vie quotidienne
Tension alternative
Réalisation expérimentale
Principe :
Le déplacement rapide d'un aimant par rapport à une bobine provoque l'apparition d'une tension alternative aux bornes de celle-ci. Cette tension peut être étudiée avec un oscilloscope ou avec un ordinateur équipé d'un système d'acquisition de mesures.

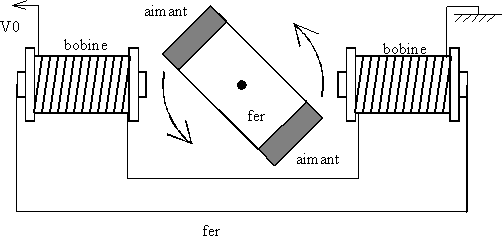

Schéma :
Matériel :
2 bobines (récupérées d'un ancien modèle de sonnerie par ex.)
2 aimants de loqueteaux magnétiques (Attention aux disquettes !)
des tôles d'acier
1 "turbine" obtenue à partir d'un disque d'acier dentelé à la cisaille et mis en rotation par le jet d'eau provenant d'un tube de verre effilé relié à un robinet ; elle entraîne alors l'ensemble des 2 aimants.
1 micro-ordinateur équipé de SYSAM d' Eurosmart
des fils de connexion
(Veiller à la bonne fixation des aimants sur la tôle de fer !)
Réglages
Ils dépendent beaucoup des conditions expérimentales ; des essais sont nécessaires.

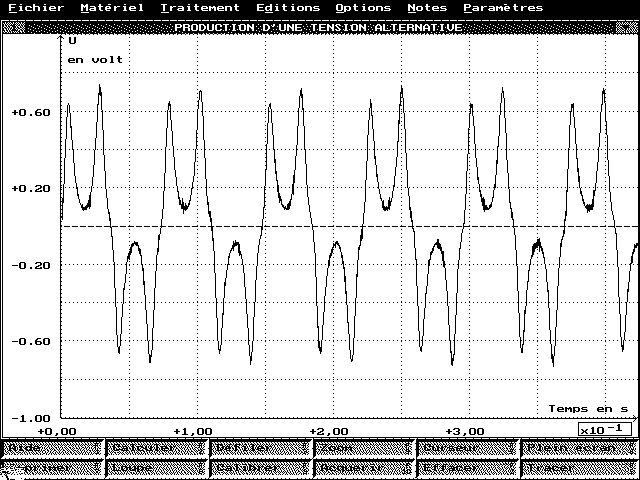

Voies A / D
Voie 0 / nom : U / unité : volt / couleur : jaune / style : continu / fenêtre 1 / ampli : 1 / décal : 0 / mode AUTO / calibre : - 5.12V à + 5.12V.
Acquisition
Réglages acquis. / points : 2048 / moyenne : 16 / durée : 207µs (valeur fixée par le logiciel en fonction des paramètres points et moyenne et des caractéristiques du système). Les autres paramètres : sans changement.
Synchro / Voie 0 / niveau : 0.2 / sens croissant (après essais)
Echelles / Abscisse
Fenêtre 1 / Abscisse : T (en s) / Echelle X : T (déterminée par le logiciel)
Echelle Y : manuelle / mini : -1 / maxi : +1
F 10 (Acquisition)
Notes Titre / Commentaires.
Fichier Enregistrer sous.
Il est possible d'utiliser le curseur F 5 pour la détermination de U
max, Umini, la période, Ueff ....
